Beyaz eşya ve otomotiv kablo demetlerinde bağlantı doğruluğunu, güvenliği ve kaliteyi üretim hattında hızlıca doğrulamak için kullanabilirsiniz.

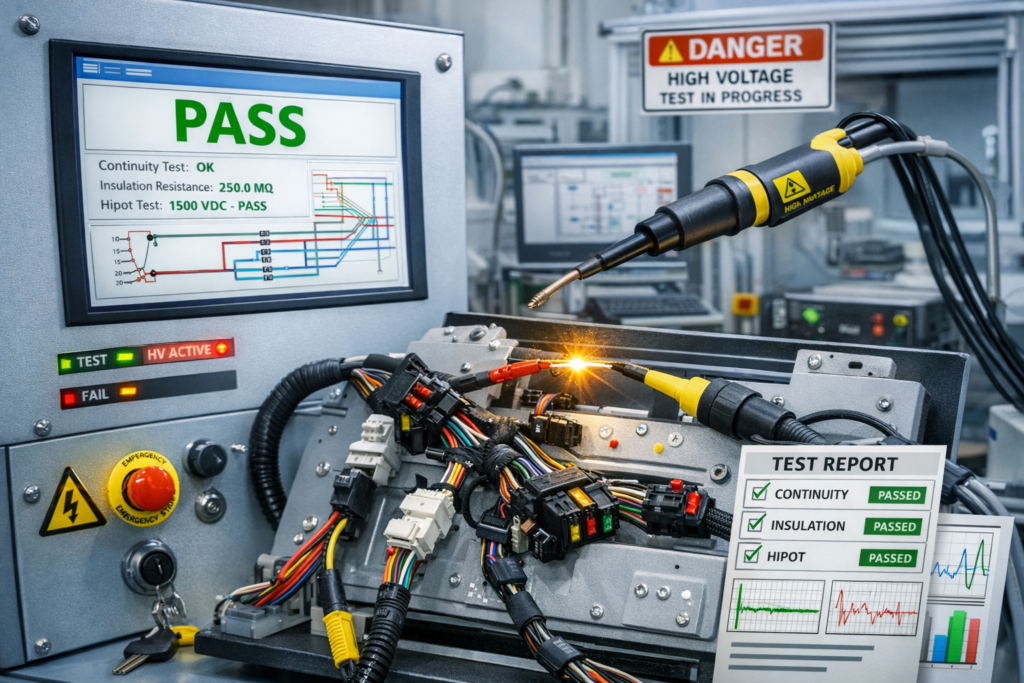

Üretimde kablo/harness montajından sonra en kritik adım, doğru pin–doğru bağlantı kontrolüdür. Kablo Bağlantı Doğrulama Test Sistemimiz; kablo demetlerinde ve kablo setlerinde açık devre, kısa devre, yanlış bağlantı, çapraz bağlantı, ters pinleme gibi hataları otomatik olarak tespit eder. İhtiyaca göre izolasyon (IR) ve hipot (HV) testleriyle elektriksel güvenliği de doğrular. Sonuçları PASS/FAIL olarak anlık verir, test verilerini kayıt altına alarak izlenebilirlik sağlar.
Ne Sağlar?
- Bağlantı doğrulama: Doğru pinleme ve bağlantı topolojisinin kontrolü
- Hata yakalama: Open/short/miswire/cross/duplicate connection tespiti
- Elektriksel kalite: Opsiyonel direnç ölçümü, 4-telli ölçüm, limit/karşılaştırma
- Güvenlik testleri: Opsiyonel izolasyon direnci ve hipot (AC/DC) testleri
- İzlenebilirlik: Seri no / barkod / QR ile parça bazlı kayıt, raporlama ve arşiv
- Hat verimliliği: Hızlı test döngüsü ve operatör yönlendirmeli kullanım
Öne Çıkan Faydalar
- İlk seferde doğru üretim: Montaj hatalarını sevkiyat öncesi yakalayarak iade/servis maliyetini düşürür
- Standartlaştırılmış kalite: Operatöre bağlı hataları azaltır, tekrarlanabilir test sağlar
- Hızlı devreye alma: Ürün ağacına uygun test planı ve kolay fikstür/adaptör yönetimi
- Veriye dayalı iyileştirme: Hata istatistikleriyle proses geliştirmeyi destekler
Sistem Bileşenleri
- Test Ünitesi (LV/HV opsiyonlu): Ölçüm modülleri, röle matrisi / tarama altyapısı
- Test Fikstürü & Adaptörler: Ürün konektörlerine uygun arayüz; hızlı değişim opsiyonu
- Kontrol Yazılımı: Test reçeteleri, limitler, kullanıcı yetkileri, raporlama
- Operatör Arayüzü (HMI/PC): Net PASS/FAIL ekranı, hata noktasını yönlendirme
- Barkod/QR Entegrasyonu (ops.): Otomatik seri no okuma ve veri eşleştirme
Teknik Özellikler (Yapılandırılabilir)
- Test noktası / kanal sayısı: Projenize göre ölçeklenebilir mimari
- Test tipleri:
- Süreklilik (continuity) ve kısa devre (short)
- Yanlış bağlantı (miswire), çapraz bağlantı, ters pinleme
- Direnç ölçümü (ops.) – limit/karşılaştırma
- İzolasyon direnci (IR) (ops.)
- Hipot / dielektrik dayanım (AC/DC) (ops.)
- Test reçeteleri: Ürün bazlı test planı, otomatik adım sıraları, limit setleri
- Raporlama: PDF/CSV, parça bazlı kayıt, istatistik ekranları (hata türü, sıklık, trend)
- Entegrasyon (ops.): MES/ERP bağlantısı, TCP/IP, dijital I/O, end-of-line (EOL) senaryoları
- Kalite gereksinimleri: İstenirse proje kapsamında otomotiv/beyaz eşya gereksinimlerine uygun test senaryosu (örn. LV/HV doğrulama yaklaşımı) tasarlanır
Not: Gerilim seviyeleri, kanal sayısı ve test süreleri uygulamaya göre belirlenir; sistem proje ihtiyaçlarına göre konfigüre edilir.
Kullanım Alanları
- Beyaz eşya: Buzdolabı, çamaşır/bulaşık makineleri, fırın, klima, küçük ev aletleri
- Otomotiv & mobilite: Kablo demetleri, alt demetler, modül kabloları, EV/HV kablo setleri
- Genel endüstri: Pano kablolama, sensör/aktüatör kablo setleri, özel kablo grupları
Tipik İş Akışı
- Operatör ürün barkodunu okutur / reçete seçer
- Kablo demeti fikstüre bağlanır
- Sistem otomatik testleri çalıştırır
- Sonuç PASS/FAIL + hata noktası/hat türü görüntülenir
- Test sonucu veri tabanına kaydedilir ve raporlanır
Hizmetlerimiz
- Uygulamaya özel fikstür & adaptör tasarımı
- Test planı oluşturma (hata türleri, limitler, güvenlik testleri)
- Sahada devreye alma, eğitim, bakım ve teknik destek
- İhtiyaca göre “tek istasyon” veya “hat içi EOL” kurulum
Teklif / Demo
Ürününüzün konektör tipleri, pin sayısı, test kapsamı (LV/HV), üretim çevrim süresi ve izlenebilirlik gereksinimlerine göre en uygun konfigürasyonu önerelim.
